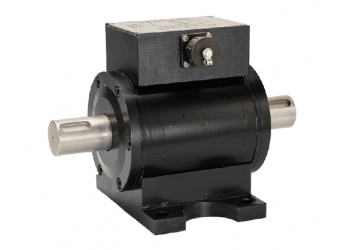

TP3042動態扭矩傳感器
基本原理
1、 扭矩測量:采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后,經過壓/頻轉換,變成扭應變成正比的頻率信號。
2、 轉速測量:通過光耦合及相應的處理電路,將轉速信號轉換成脈沖信號輸出,旋轉設備每轉動一圈輸出60個脈沖。
產品特點:
1.信號輸出可選擇脈沖方波或4-20mA、1-5V等標準信號,也可配備本公司的二次儀表。
2.檢測精度高,穩定性好,抗干擾性強。
3.不需反復調零即可;連續測量正反扭矩。
4.既可測量靜止扭矩,也可測量動態扭矩。
5.體積小、重傳感器可脫離二次儀表獨立使用,只需提供24VDC電源,即可輸出阻抗與扭矩成正比脈沖方波頻率信號或標準變送信號。重量輕、易于安裝。
應用領域:
1、 電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測;
2、 風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測;
3、 鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測;
4、 可用于污水處理系統中的扭矩及功率的檢測;
5、 可用于制造粘度計;
6、 可用于過程工業和流程工業中。
產品參數
技術參數 |
|||
量程范圍 |
0~1000~2000Nm |
靈敏度 |
1±0.2mv/V |
扭矩示值誤差 |
<±0.5% F·S |
重復性 |
<±0.2% F·S |
非線性 |
<±0.25% F·S |
零飄(24小時) |
<0.5% F·S |
回差 |
<0.2% F·S |
輸出阻抗 |
<1KΩ±3Ω |
零點溫飄 |
<±0.5% F·S/10℃ |
靜態超載 |
120% |
絕緣阻抗 |
>500MΩ |
使用溫度 |
-20℃~60℃ |
斷裂負載 |
200% |
電源電壓 |
24VDC/500mA |
總消耗電流 |
<200 mA |
頻率信號輸出 |
5KHz-15 KHz |
負額定扭矩 |
5KHz±10Hz |
零扭矩 |
10KHz±10Hz |
正額定扭矩 |
15KHz±10Hz |
信號占空比 |
(50±20)% |
