RMD-5000電氣綜合監控系統

系統概述：

為了預防電氣設備及線路故障引發火災，消除電氣火災隱患，確保消防設備供電的可靠性和安全性，保護人身和財產安全，提高系統設備利用率，《DGJ08-2048-2016民用建筑電氣防火設計規程》規定了電氣綜合監控系統的相關內容。

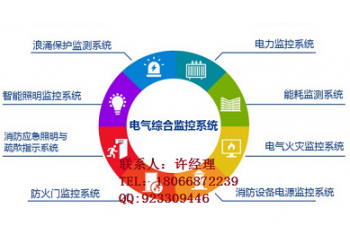

根據標準相關要求，憑借強大的研發實力和十多年在電氣在電氣安全解決方面的豐富經驗，積極推出了電氣綜合監控系統，將電力監控系統、能耗監測功能、電氣火災監測、消防設備電源監測、浪涌保護監測等功能深度優化融合為統一的系統，簡化了設備配置和現場布線，提高了設備的利用率，降低了用戶成本，節約了社會資源，減少了用戶的運營維護費用。

 系統功能：

1.實時預警

2.運行監視

3.建筑用能分析

4.電氣安全評估

5.歷史事件查看

6.歷史數據統計

系統組成：

1.監控管理層

包括電氣綜合監控主機、電氣火災監控主機、消防電源監控主機、電力監控和能耗統分屏主機、浪涌保護監控主機等。

2.通訊傳輸層

包括通用通信交換機、RMD-Port通信管理機（協議轉換器）、通信總線等。

3.監控探測層（現場信息采集裝置）

包括電氣綜合監控裝置、多功能電力采集裝置和集中的水、氣、冷熱量采集裝置等。



1.電力監控和能耗管理系統(可選電力質量分析)

監控范圍:變配電所內的所有高壓、中壓配電回路進線和出線回路;電力變壓器的溫控器處;低壓配電回路的進線和出線回路;發電機的啟動機控制回路;分布式供電系統的并網回路。

監控功能:三相電網實時參數監測,包括電壓、電流、功率、功率因數等,模擬量和開關量實時狀態監控,實時和歷史告警記錄信息查看查詢,實時和歷史數據導出和打印等功能

能耗監測:實時監控各E電回路的電量消耗、按電量、水量、燃?xì)饬俊⒓泄?冷)量和再生電源A量等分類統計記錄,按回路、時間、能耗分類統計記錄,按需查詢和導出能耗消耗報表,符合現行上海市工程建設規范《公共建筑綠色設計標準》 DG/TJ08-2143的相關規定;

電力質量分析:關鍵用電回路的電網質量實時監測分析,供電質量統計記錄、諧波分析、電網序分量、波峰系數、K系數、電話諧波因子等。

2.電氣火災監控

監控范圍:電氣防火等級為一級的建筑,其變電所出線側及第一級配電柜(箱)進線側,第一級配電柜(箱)由變電所放射式供電時不重復設置;電氣防火等級為二級的建筑,其第一級配電柜(箱)的進線側;租售式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等場所的末端配電箱應設置電氣防火限流式保護器;幼兒園、老年人建筑、集體宿舍及電動車充電站等場所末端配電箱宜設置電氣防火限流式保護器。

監控功能:配電柜(箱)的進線和出線側,實時監控回路的剩余電流和電纜或銅排溫度;易發生電氣火災的未端配電柜(箱)和電氣火災會造成重大后果的末端配電箱內,實時監控電氣防火限流式保護器狀態。

3.消防設備電源監控

監控范圍:變配電所為消防設備供電的配電回路,包括應急發電機系統的配電回路;消防配電(控制)箱內,雙電源切換裝置的電源進線側和出線側;EPS電源裝置的進線側。

監控功能:實時監測消防設備供電回路的供電和開關狀況,支持供電中斷、缺相、錯相、過壓、欠壓、過載等故障報警功能,實時查詢電源故障和歷史記錄信息。

4.浪涌保護監測

監控范圍:電力變壓器低壓側;室外及屋面配電箱的電源進線側;第一級配電箱的進線側;電子信息設備等關鍵回路的電源進線側。

監控功能:通過綜合電氣監控裝置開關量實時采集監控浪涌保護器SPD的工作狀態,保護器失效反饋,歷史記錄信息查詢。支持新型智能型浪涌保護器件通過通信接入監控系統,實現剩余壽命監控等更完善的浪涌保護監控功能。
