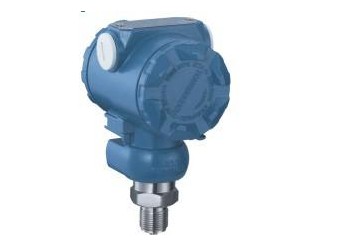

供應（維爾特）壓力變送器

一、工作原理


      工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的z大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

二、特點

    完整的變送器系列
    測量范圍：0-0.5inH₂O至6000psig
    結構小巧、堅固、抗震
    模塊化結構
    阻尼可調
    多種選項，令應用靈活
    智能，模擬或低功耗電路
    電氣連接及安裝：配有多種過程連接器和安裝法蘭。
