JG3050-9 電工套管彎曲試驗機 電工導管彎曲試驗機 塑料管彎曲試驗機
一、電工套管彎曲試驗機前言：
本試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為180°，試驗后，觀察試樣有無裂痕。符合GB/T14823.2《電氣安裝用導管 特殊要求一剛性絕緣材料平導管》、JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求。
本試驗機能在一臺設備上測試標準規定的三種導管，不需要更換成形模及彎曲型輥。
二、電工套管彎曲試驗機技術參數：
1、試樣導管直徑：16 20 25mm
2、成形模槽底半徑：48 60 75mm
3、彎曲型輥中心軌跡半徑：84 105 131.25mm
4、成形模及彎曲型輥槽半徑；8.1 10.1 12.6mm
5、彎曲型輥槽底直徑：24 30 37.5mm
6、試樣彎曲總角度： 180°
7、外形尺寸：350×320×850mm（長×寬×高）
8、重 量 ：37kg
三、電工套管彎曲試驗機結構說明：

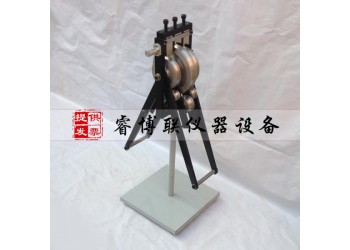

本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。
四、電工套管彎曲試驗機操作：
1、將試驗機放置平穩，表面擦拭干凈。
2、試驗前，先將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由wu毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管Z小內徑小0.7-1mm）。或采用生產廠所tui薦的彎曲輔助件。
3、將試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模（輪），將試樣插入成形模和彎曲型輥（輪）之間，轉動夾緊手柄，用夾緊裝置輕輕夾在成形模的槽中。
4、將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為180°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。
5、試驗后，觀察試樣有無裂痕。
6、如試樣不易取出，可撥出定位銷，將夾緊裝置轉動一定角度后，取出試樣。
7、試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
