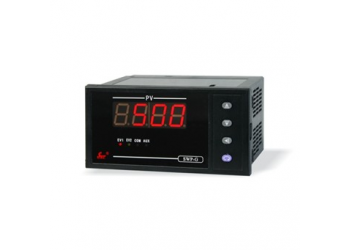

SWP-G系列經濟型單回路數字顯示控制器

規 格

說      明

功   能

·多種傳感器輸入功能：20種輸入方式

·高精度: ±0.3F.S或±0.5F.S

·多種輸出功能:Relay,SSR,SCR

·通訊功能:RS232,RS485

·變送(PV)輸出:DCV,DCI

·饋電輸出:DC24V

電   源

85-260VAC  50/60Hz    24VDC

功率消耗

6VA

顯示類型

7段LED顯示 [紅色]  LED事件顯示[紅色，綠色]

顯示精度

±0.3%F.S或±0.5%F.S

設定類型

面板按鍵設定

輸入

熱電偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模擬信號

0-5VDC,1-5VDC,0-10mADC,4-20mADC

輸出

繼電器

250VAC 3A

SSR

24VDC ±3V 30mA Max

SCR

400V/0.5A

電流

0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)

電壓

0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值)

饋電輸出

DC24V 30mA Max.

通訊

協議

MODBUS協議,SWPBUS協議

波特率

300-9600bps

接口

RS232，RS485

報警輸出

帶回差報警輸出   ON/OFF 全量程

采樣時間

0.5秒

耐壓

2000V AC  50/60Hz  1分鐘

抗振動

0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時

絕緣強度

Min.100MΩ(at  DC500V)

抗干擾

模擬方波發生器干擾（脈沖寬度μs）±2kV

記憶保持

約:10年.(使用無電壓半導體記憶型)

環境溫度

-10~55℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35-85%RH

重量

140g-600g
