簡介

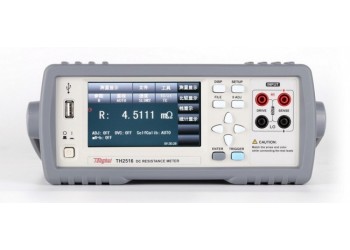

TH2516直流電阻測試儀采用當前主流的32bits CPU和高密度貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的電阻測量度及1uΩ電阻分辨率，其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；其超高速的測試速度以及通過handler接口可以輸出3檔不同邊界的比較結果信號，便于生產線上的自動化操作。
技術參數
|
產品型號 |
TH2516 |
|||
|
顯示器 |
24位色；分辨率為480x272的彩色TFT LCD顯示器 帶觸屏功能 |
|||
|
讀數位數 |
4位半 |
|||
|
電阻測量 |
||||
|
測量范圍 |
1μΩ-2MΩ |
|||
|
電阻量程 |
電流 |
分辨率 |
準確度Rd%+字 |
溫度系數 |
|
20 mΩ |
1A |
1μΩ |
0.100+3 |
100ppm |
|
200mΩ |
1A |
10μΩ |
0.05+2 |
50ppm |
|
2Ω |
100mA |
100μΩ |
||
|
20Ω |
10mA |
1mΩ |
||
|
200Ω |
1mA |
10mΩ |
||
|
2kΩ |
100μA |
100mΩ |
||
|
20kΩ |
1Ω |
|||
|
200kΩ |
10μA |
10Ω |
||
|
2MΩ |
1μA |
100Ω |
0.2+2 |
|
|
測量功能 |
||||
|
電阻測量時間 |
FAST：10毫秒；MED：25毫秒；SLOW1：115毫秒；SLOW2：455ms以上為DISPLAY OFF，當DISPLAY ON另加20毫秒。 |
|||
|
溫度測量時間 |
100 &plun; 10毫秒 |
|||
|
測試端配置 |
四端 |
|||
|
測量平均設置 |
1-255 |
|||
|
清“0” |
√ |
|||
|
量程切換 |
自動、手動 |
|||
|
觸發方式 |
內部、手動、外部、總線 |
|||
|
電源頻率選擇 |
√（避免電源噪聲干擾） |
|||
|
測量設置參數保存 |
30組 |
|||
|
低電壓測量 |
開路電壓：≤ 40mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ |
|||
|
熱電勢消除 |
√ |
|||
|
統計功能 |
總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK） |
|||
|
Beep工作狀態 |
比較器、按鍵 |
|||
|
按鍵鎖定 |
√ |
|||
|
溫度測量 |
||||
|
溫度測量1 |
-99℃-250℃ 傳感器：PT500 |
|||
|
溫度測量2 |
模擬輸入：0V--2V 顯示：-99.9℃ -- 999.9℃ |
|||
|
溫度補償功能 |
√（電阻測量值轉換為設定溫度時的阻值） |
|||
|
溫度轉換功能 |
√（由加溫前后電阻測試值獲得溫升） |
|||
|
比較判別 |
||||
|
比較器 |
信號輸出 |
HI/IN/LO |
||
|
訊響 |
鳴叫模式：OFF，IN，HI/LO |
|||
|
設置方式 |
上/下限，百分比上下限+標稱值 |
|||
|
分選 |
3檔百分比 |
|||
|
外觸發延遲時間 |
自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s |
|||
|
外輸入觸發 |
上升沿/下降沿可選 |
|||
|
接口 |
||||
|
接口配置 |
USB DEVICE、USB HOST、RS232C、HANDLER |
|||
|
一般技術指標 |
||||
|
溫度、濕度 |
0℃ -- 40℃，≤ 90%RH |
|||
|
保證精度溫度 濕度 |
23&plun;5℃ ≤80%RH |
|||
|
供電電源 |
電壓 |
90--125V , 190--250V |
||
|
頻率 |
50Hz/60Hz |
|||
|
功耗 |
30 VA |
|||
|
尺寸 |
215mm×87mm×335mm（凈尺寸）235mm×105mm×360mm（加護套后） |
|||
|
重量 |
約3.6kg |
|||
