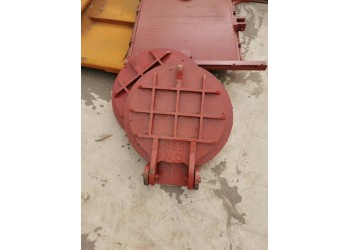

1 拍門和快速閘門選型應根據機組類型、水泵揚程與口徑、流道型式、水泵啟動方式和閘門尺寸等因素決定。
單泵流量在8M3/S以下時,可選用整體自由式拍門;單泵流量較大時,可選用快速閘門或雙節自由式拍門或整體控制式拍門。
2 拍門和快速閘門事故停泵閉門時間應滿足機組保護要求。
3 設計工況下整體自由式拍門開啟角應大于60°;雙節自由式拍門上節門開啟角宜大于50°,下節門開啟角宜大于65°,上下門開啟角差不宜大于20°。
增大拍門開度可采用減小門重、調整重心、采用空箱結構或于空箱中填充輕質材料等措施。當采用加平衡重措施時,應有充分論證。
4 雙節式拍門的下節門宜作成部分或全部空箱結構。上下門高度比可取1.5~2.0。
5 軸流泵機組用快速閘門或有控制的拍門作為斷流裝置時,應有安全泄流設施。泄流設施可布置在門體或胸墻上。泄流孔的面積可根據機組安全起動要求,按水力學孔口出流公式試算確定。
6 拍門、快速閘門的結構應保證足夠的強度、剛度和穩定性;荷載計算應考慮由于停泵產生的撞擊力。
7 拍門、快速閘門宜采用鋼材制作;經計算論證,平面尺寸小于1.2M 的拍門可采用鑄鐵或采用抗沖擊性能良好的非金屬材料制作。
8 拍門鉸座應采用鑄鋼制作。吊耳孔宜加設耐磨襯套,并宜做成長圓形,其圓心距10~20MM。
9 拍門、快速閘門應設緩沖裝置。
10 拍門的止水橡皮和緩沖橡皮宜設在門框埋體上,并便于安裝及更換。
11 拍門宜傾斜布置,其傾角可取10°左右。拍門止水工作面宜與門框進行整體機械加工。
