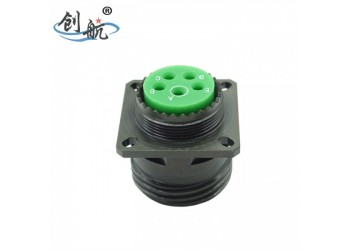

J59920WE05SA插頭J59926WE05PA

J599系列
1概述
J599系列小圓形電連接器(以下簡稱連接器)滿足GJB 599A- -93 《耐環境快速分離高密度小圓形電連接器總規范》(等效美標MIL- DTL- 38999)的要求。本系列產品主要采用壓接端接形式。連接器接觸件采用先進的、可靠性高的壓接端接方式，可用裝卸工具裝入絕緣安裝板或從絕緣安裝板中卸出，使用和維修方便。
1.1產品特點
1)系列化、規格品種全
2)后送后取式壓接型接觸件1概述
J599系列小圓形電連接器(以下簡稱連接器)滿足GJB 599A- -93 《耐環境快速分離高密度
小圓形電連接器總規范》(等效美標MIL- DTL- 38999)的要求。
本系列產品主要采用壓接端接形式。連接器接觸件采用先進的、可靠性高的壓接端接方式，可
用裝卸工具裝入絕緣安裝板或從絕緣安裝板中卸出，使用和維修方便。
1.1 產品特點
1)系列化、規格品種全
2)后送后取式壓接型接觸件
3)防斜插、防錯插、防誤插.
4)接點密度高.
5)良好的電磁干擾屏蔽效果
6)連接器具有很高的混裝性
7)插合密封性
8)良好的抗振動沖擊能力
9)良好的耐環境性能
10)標準化程度高
1.2適用范圍
J599系列連接器具有技術含量高、品種規格齊全、結構緊湊、體積小、重量輕、接觸件密度高、
可靠性高、抗振動沖擊、耐濕、耐熱、耐腐蝕及抗干擾等特點，可以滿足用戶的多種需求。可廣泛
用于航空、航天、電子、船舶、衛星、兵器、信息產業等各個領域中，用于各類信號傳輸、設備間
的電連通等。
1.3產品分類
本使用說明書包括的產品按系列產品連接方式分為:本使用說明書包括的產品按系列產品連接方式分為:
J599系列I產品，其結構為卡口連接防斜插結構。
J599系列III產品，其結構為三頭自鎖螺紋連接防斜插結構。
2結構特征
2.1系列田產品總體結構系列I產品主要對接互配的尺寸按照GJB599A系列II產品進行設計。系列II產品的主要特點如下:
a、插頭座采用三頭螺紋對接鎖緊的形式:.b、插頭座尾端帶有標準附件接口;c、插頭座通過五個鍵與槽達到防錯插要求;d、插頭端帶有防松機構與屏蔽簧片;2結構特征
2.1系列III產品總體結構
系列I產品主要對接互配的尺寸按照GJB599A系列II產品進行設計。系列II產品的主要特點如
下:
a、插頭座采用三頭螺紋對接鎖緊的形式:.
b、插頭座尾端帶有標準附件接口;
c、插頭座通過五個鍵與槽達到防錯插要求;
d、插頭端帶有防松機構與屏蔽簧片;
e、插針基座合件帶有界面密封凸臺，對接時保證接觸件密封;
f、插座端帶有周邊密封圈，進行產品對接密封。
產品插頭由外殼合件(包括簧片、外殼、螺套、動棘輪、靜棘輪)、基座合件(包括上基座、下基
座、封線體、撐簀圈)、塑料環、波形墊圈組成。具體結構如圖1所示。產品插座由外殼、基座合件
(包括上基座、下基座、 封線體、撐簧圈、界面密封墊)、塑料環、周邊密封圈組成。
2.2系列I產品總體結構系列I產品主要對接互配的尺寸按照GJB599A系列I產品進行設計。系列I產品的主要特點如下:2.2系列I產品總體結構
系列I產品主要對接互配的尺寸按照GJB599A系列I產品進行設計。系列I產品的主要特點如
下:
a、插頭座采用卡口連接對接鎖緊的形式;
b、插頭座尾端帶有標準附件接口;
c、插頭座通過五個鍵與槽達到防錯插要求;
d、插頭端帶有屏蔽簧片;
e、插針基座合件帶有界面密封凸臺，對接時保證接觸件密封;
f、插座端帶有周邊密封圈，進行產品對接密封。
產品插頭由外殼合件(包括簧片、外殼、彈性墊圈、擋圈)、基座合件(包括上基座、下 基座、封
線體、撐簧圈)、塑料環、接觸件組成。具體結構如圖3所示。產品插座由外殼合件(包括外殼、周
邊密封圈)、基座合件(包括上基座、下基座、封線體、撐簧圈、界面密封墊)、塑料環、接觸件組成。
3主要性 能參數
3.1環境溫度
鍍鎘(W、B): -65"C-+175C;
鍍鎳(F): -65C- +200"C;
3.2機械壽命:500次插拔循環
3.3絕緣電阻
常態下大于或等于5000M02 (500V DC)
3.4鹽霧:W、B類: 500h;
