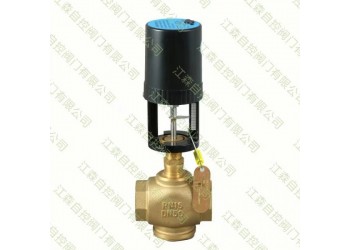

江森比例積分電動調節閥 VA7200-1001
產品概述
VA7200電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
產品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）
4.控制信號：開關/浮點信號 模擬：0-10V/4-20MA
反饋輸出可選電壓0（2）— 10VDC或電流信號0（4）-20ADC
5.閥門可選用不同工作介質及溫度。
6.風門結構有兩通單座閥，三通分流閥及三通合流閥。
閥體技術參數：
|
閥體型號 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
|
|
閥桿行程 |
20 |
20 |
20 |
20 |
20 |
|
|
壓差 |
1.0 |
0.75 |
0.5 |
0.3 |
0.2 |
|
|
流量系數KV值 |
10 |
16 |
25 |
4 |
63 |
|
|
公稱壓力 |
1.6mpa |
|||||
|
液體溫度 |
水-10℃-95℃ 蒸汽-10℃-180℃ |
|||||
|
介質 |
冷/熱水，蒸汽等 |
|||||
|
材
質 |
閥體 |
黃銅，不銹鋼 |
||||
|
閥芯 |
黃銅，不銹鋼 |
|||||
|
閥桿 |
不銹鋼 |
|||||
|
密封 |
四氟填充，V型密封，彈簧自補償 |
|||||
|
泄漏量 |
單座閥小于KV值得0.04% |
|||||
執行器技術參數
|
執行器型號 |
VA7200 |
VA7200 |
VA7200 |
|
動作/控制 |
可逆的，遞增控制 |
可逆的，遞增控制 |
比例式制型正轉或反轉 |
|
電源電壓 |
AC220V 50/60HZ±10% |
AC24V 50/60HZ±10% |
AC24V 50/60HZ±10% |
|
電機型式 |
交流永磁同步可逆機電 |
||
|
作用力 |
1000N |
1000N |
1000N |
|
控制信號 |
增量/開關信號 |
增量/浮點信號 |
0（2）~10VDC或0（4）~20mADC |
|
反饋信號 |
|
|
0（2）~10VDC或0（4）~20mADC |
|
功率消耗 |
7.5VA |
7.5VA |
7.5VA |
|
行程 |
25mm |
25mm |
25mm |
|
工作溫度 |
-10~-60℃ |
-10~-60℃ |
-10~-60℃ |
|
工作濕度 |
10%90%RH無結露 |
||
