公司基本資料信息
|
|||||||||||||||||||||||

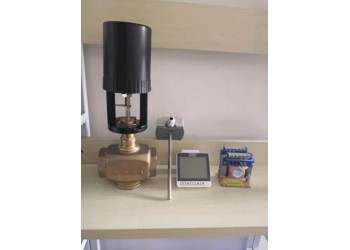

江森比例積分二通閥，比例積分電動二通閥五件套
配套比例積分溫控器，變壓器，溫度傳感器。
就地系統控制
電動二（三）通閥與各驅動器配套應用于二管式冷/熱水二通空氣處理機組控制系統，該套系統主要由比例積分溫度控制器，裝在回風管內的溫度傳感器，電動調節閥門以及驅動器組成，控制器的作用把溫度傳感器所檢測到的德溫度與控制器設定的溫度相比較，并根據比較結果輸出相應電壓信號，來控制電動閥的動作，使送風溫度保持在所需要的范圍。系統的轉換開關為冬季和夏季的轉換。
夏季制冷
當溫度傳感器檢測到的室溫高于溫度控制器設定溫度時，電動調節閥動作，流量增大；反之，當溫度傳感器檢測到的室溫低于溫度控制器設定溫度時，閥門動作，流量減小。
冬季制冷
當溫度傳感器檢測到的室溫低于溫度控制器設定的溫度時，電動調節閥動作，流量增大；反之，當溫度傳感器檢測到的室溫高于溫度控制器設定溫度時，閥門動作，流量減少。圖中R觸頭組可與風機連鎖，當風機啟動時新風風門打開，溫度控制器電源被聯接通，整個系統受控：當切斷風機電源時，風機停轉，新風風門關閉。
產品特點
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V（開關））
4.控制信號：開關/浮點信號/開關帶無源信號反饋 模擬：0-10V/4-20MA
反饋輸出可選電壓0-10V、或電流信號4-20MADC
5.閥門可選用不同工作介質及溫度。
產品結構以及尺寸
|
閥體型號 |
規格 |
形式 |
z大壓差(MPA) |
KV值 |
尺寸（L） |
尺寸（H+H1） |
|
VG7200S |
DN20 |
二通 |
0.45 |
8 |
10 |
28 |
|
VG7200S |
DN25 |
二通 |
0.45 |
10 |
11 |
29 |
|
VG7200S |
DN32 |
二通 |
0.45 |
16 |
12 |
32 |
|
VG7200S |
DN40 |
二通 |
0.45 |
25 |
12.5 |
35 |
|
VG7200S |
DN50 |
二通 |
0.45 |
40 |
13 |
35 |
|
VG7200S |
DN65 |
二通 |
0.45 |
65 |
25．5 |
47 |
|
VG7200S |
DN25 |
三通 |
0.45 |
10 |
11 |
35 |
|
VG7200S |
DN32 |
三通 |
0.45 |
16 |
12 |
35 |
|
VG7200S |
DN40 |
三通 |
0.45 |
25 |
12.5 |
41 |
|
VG7200S |
DN50 |
三通 |
0.45 |
40 |
13 |
41 |
|
VG7200S |
DN65 |
三通 |
0.4 |
63 |
25．5 |
52 |
