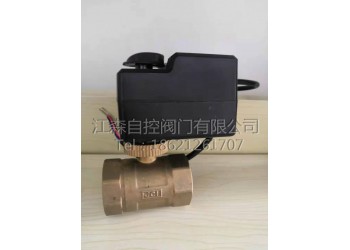

江森電動調節球閥
產品概述
電動球閥適用于暖通空調水系統的通斷控制，由球閥與執行器組成。執行器帶動球閥作旋轉90%運動。執行器采用同步電動機驅動，內置限位觸點，能使閥門全開關時斷電，動作穩定，電動閥廣泛應用于供熱、空調系統、電暖系統、太陽能排氣系統等系統中。
主要技術參數
驅動電源：AC24;220V±10%，50/60Hz
功率消耗：6.5VA（僅當閥門啟、閉時）
電機類別：同步電機
驅動阻力：4Nm-8Nm
動作時間：15S-60S
引線長度：50cm
公稱壓力：1.6Mpa
關閉壓差：﹤0.5Mpa（二通）﹤0.3Mpa（三通）
連接方式：管螺紋G
適用介質：冷、熱水或50%乙二醇溶液
介質溫度：2-80℃
外形尺寸對照表
型號
規格
主要尺寸
球孔內徑
DN（mm）
內螺紋（G）
L
H
A
二通
DN15
15
1/2
63
26
-
12
DN20
20
3/4
63
26
-
12
DN25
25
1
70
32
-
16
DN32
32
1-1/4
78
38
-
20
DN40
40
1-1/2
81
42
-
30
DN50
50
2
95
48
-
38
三通
DN15
15
1/2
63
26
30
12
DN20
20
3/4
68
26
33
12
DN25
25
1
73
34
42
20
-
-
-
-
-
-
-
