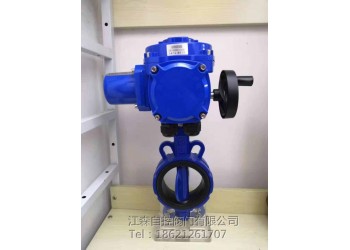

江森Q型電動蝶閥，電動開關蝶閥

技術參數

1.  電源:電機為三相交流SC380V,50Hz。控制為二相交流AC220V,50Hz可選電源：AC220-660V,50、60Hz（訂貨時需說明）

2.  環境溫度：-20℃—+60℃可選溫度-40℃—+70℃

3.  相對濕度：不大于95%（25℃時）

4.  工作環境：普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型（ExdIIBT4）使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物

5.  防護等級；IP65/67（特殊訂貨IP68）

6.  電機為工作制：額定運行時間10分鐘，F級絕緣

安裝和拆卸

允許閥門電動執行器任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利于潤滑、調試、維護和動作操作。

接線注意事項

用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向是否與相電源，調換三相電源中的任意二相。

行程控制機構調整

1.  轉動手輪使閥門“全關”，松開輸出軸上的螺釘，順時針轉動關向凸輪，使其干好壓動關向微動開關，再擰緊螺釘。

2.  轉動手輪使閥門“全開”，松開輸出軸上的螺釘，逆時針轉動開向凸輪，使其干好壓動開向微動開關，再擰緊螺釘。

3.  手動或電動開，關閥門，檢查閥門開啟或關閉是否符合要求，如果不符合要求，按上述步驟微調，直至符合要求為止。
