公司基本資料信息
|
|||||||||||||||||||||||

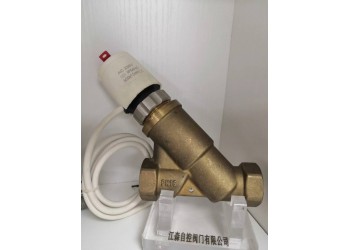

江森動態平衡電動二通閥AC220V
產品概述
動態平衡電動二通閥AC220V在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
主要零部件材料
零件名稱
材質
閥體
球墨鑄鐵
閥套
不銹鋼
閥芯
黃銅
電動執行器外殼
鋁合金
技術參數
型 號
閥門形式
規格
壓差范圍
流量范圍
工作壓力
流量誤差
流體溫度
EDRV1
二通
DN25
30-300
0.2-2.9
PN16
5％
0-100℃
EDRV2
DN32
30-300
0.5-4.7
EDRV3
DN40
30-300
1-7.7
EDRV4
DN50
30-300
2-12.1
EDRV8
DN65
30-300
3-20.4
EDRV9
DN80
30-300
5-30.8
EDRV10
DN100
30-300
10-45.3
EDRV11
DN125
30-300
15-70.7
EDRV12
DN150
30-300
20-101.8
EDRV13
DN200
33-300
5.0-360
EDRV14
DN250
22-210
4.0-460
主要外型尺寸及性能參數：
型號
閥門形式
規格
L
H1
H2
D(Φ)法蘭
G螺紋
A/D-EDRV1
DN25
160
265
70
/
G1
A/D-EDRV2
DN32
180
275
70
/
G1-1/4
A/D-EDRV3
DN40
300
290
90
/
G1-1/2
A/D-EDRV4
DN50
300
290
90
/
G2
A/D-EDRV5
DN32
160
220
70
100
/
A/D-EDRV6
DN40
200
235
110
110
/
A/D-EDRV7
DN50
215
230
115
125
/
A/D-EDRV8
DN65
230
238
120
145
/
A/D-EDRV9
DN80
275
275
146
160
/
A/D-EDRV10
DN100
290
295
165
180
/
A/D-EDRV11
DN125
315
307
208
210
/
A/D-EDRV12
DN150
350
326
205
240
/
A/D-EDRV13
DN200
430
715
295
295
/
A/D-EDRV14
DN250
520
740
345
355
/
⑴、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；
⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。
點擊圖片查看原圖
