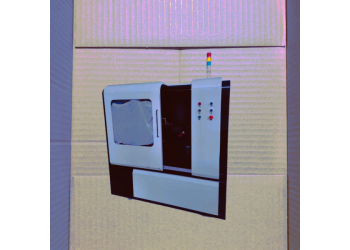

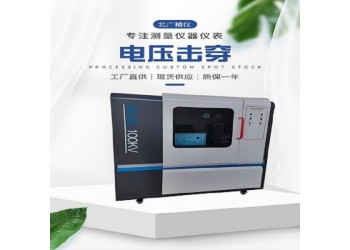

BDJC-50kV耐電壓強度擊穿試驗儀

BDJC-50kV耐電壓強度擊穿試驗儀方法原理采用圓柱形試樣進行耐壓強度的測定。在試驗機上施加壓力，通過試樣破壞時的載荷與試樣的橫截面積計算耐壓強度。耐壓強度是計算試樣破壞時z初的載荷強度。
升壓速率：0.1KV/s-5kv/s 可調
取樣后，將底部炭塊、側部炭塊、預焙陽極的試樣加工為直徑50.0mm±0.4mm，高度為50mm±0.4mm，兩個面的平行度為±0.05mm的圓柱體。
電源：220v±10%的單相交流電壓和50Hz±1%的頻率
控制方式：無線藍牙控制
試驗電壓連續可調： 0--50KV。
電器容量：3KVA
電壓試驗精度：≦1%
高壓分級：0—50KV，（全程可調）
耐壓式樣：固體；液體。
游標卡尺：測量范圍0mm~2mm，精度0.02mm。試驗機：精度1級。烘箱：溫度可控制在110℃±5℃。取樣及樣品制備。
在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說， 交流電壓與直流電壓有 2 倍的關系。
升壓部件：由調壓器和高壓變壓器組成的升壓部分。
輸出電壓： 交流 0--50KV ; 直流 0—50kv
直流試驗：1、勻速升壓  2、梯度升壓 3、耐壓試驗
輸入電壓： 交流 220 V

安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。
操作步驟： 試驗前的準備：打開試驗機右側的總電源開關,預熱 15 分鐘。 打開計算機進入 Windows 系統。雙擊本儀器軟件的快捷圖標打開試驗登錄界面 輸入登錄密碼即可進入試驗界面。
擊穿判斷方式：高電壓判斷、漏電流判斷。
測量將試樣放在試驗機工作面中心處，以每秒0.5N/mm2的速度，連續、無沖擊性地施加荷重，直至試樣破壞為止，記錄試樣破壞時的載荷。
通訊方式：采用全國Z間端技術無線藍牙控制，支持 232/USB/亞太區域網絡端口
BDJC-50kV耐電壓強度擊穿試驗儀          交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）
檢測方式：自動巡航檢測
電壓擊穿試驗“軟件使用說明”：使用前確認數據線已經連接上下位機電源已經打開 第一步：登錄 點擊“桌面”圖標，選擇程序組“圖標”，執行電壓擊穿控制系統。如下圖(圖 1) (圖 1) 使用說明 用 戶 名：輸入用戶名，管理員用戶必須是 admin 用戶密碼：輸入用戶密碼 登 錄：點擊“登錄”，系統對用戶進行驗證通過后進入主界面。
計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根 據采集的信息控制設備運行并處理試驗結果。
試驗方式：
試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф 25mm×25mm 兩個；Ф75mm×25mm 一個。（訂做除外）
交直流試驗的切換本儀器高壓輸出為交流電壓。
底部炭塊、側部炭塊、預焙陽極、陰極糊分別按GB/T26297.1、GB/T26297.2、GB/T26297.3、GB/T26297.4的規定或者雙方協商進行取樣。
支持軟件共享不同電腦藍牙異地操作要求。
（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）
整機組成：
直流的獲得方式為在原回路中串入高壓硅堆，使測 試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔 中，平時用一個短路桿把高壓硅堆短接。
前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該 按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高 壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每 次放電銅球接觸高壓均壓球時間大于五秒。 3）試驗的交直流電壓切換，主要 取決于高壓絕緣塔中的短 路桿是否取出。當取出短路桿 時，高壓均壓球上的電壓為 直流電壓，插入短路桿時，高 壓均壓球上的電壓為交流 電壓。短路桿的取出、插入?yún)⒖醋髠?cè)的示意圖。
升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓
F——試樣破壞時的載荷，單位為牛頓（N）；A——試樣初始截面積，單位為平方毫米（mm2）。檢測報告應包含下列內容：本部分編號；
需要直流試驗時，取出短路桿，使高壓 硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。
對于陰極糊試樣，取樣后按照YS/T63.1焙燒，再進行耐壓試驗。將試樣置于烘箱中，于110℃±5℃下干燥至少2h，取出冷卻，備用。
帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）
試驗介質：空氣，
所有辨認測試樣品所必需的詳細資料；試樣的尺寸和個數；測定的日期；檢驗的結果，如有多個結果，標明每單個結果及平均值，所有結果保留到小數點后一位；測試過程中出現的異常現象。
支持人機分離異地操作 開闖國內控制機器新篇章   （無線藍牙控制 ）
機箱材質：整體噴塑
儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）
使用條件：環境溫度：（23±2）℃    環境濕度：（50±5）%\
耐壓時間：0-7H保持相對電壓 （軟件設定）
可選擇出具GJ一級計量單位校準證書或出具客戶指定計量單位的證書
結果計算根據式（1）計算試樣的耐壓強度（δdB）：…………（1）；δdB——試樣的耐壓強度，單位為兆帕（MPa）；
檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信 號傳給計算機。
外形尺寸：1000*1360*600mm
重量：120kg
動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。
步驟試樣尺寸的測定，用游標卡尺沿試樣的軸向測量直徑4次，取其算術平均值，計算試樣初始截面積。
電流可采集到mA級 并且實現實時采集。
