南京中德專業研制NXG內進流孔板細格柵，不銹鋼材質

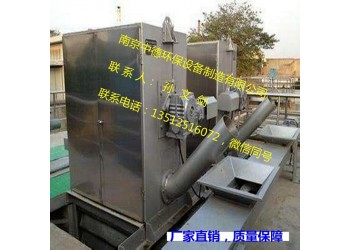

NXG內進流細格柵

一、內進流網板格柵 結構原理



自進流網板細格柵自機架、驅動系統、網板系統、反沖洗系統、除渣系統及電控系統六大部分組成。



減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉；污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在同板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗洗板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。



  二、內進流網板格柵 主要用途與適用范圍



是一種將攔污和除污結合于一體的有效細格柵除污設備。適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可保證后續處理工藝的有效實施。



 三、內進流網板格柵 主要結構及特點



內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。



內進流式網板格柵除污機的驅動裝置位于機架上部， 為國產齒輪減速機。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。



內進流式網板格柵除污機的機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的中間，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。

核算該產品價格需要客戶提供  渠寬、渠深、網板寬度、功率、孔徑、安裝角度、總的水量等參數要求。一般內進流細格柵及附屬設備，包括格柵，高排水壓榨機，沖洗水泵，溜槽，水箱，控制柜等成套系統組成。
