一、主要用途與適用范圍
CP型系列潛水排污泵，在結構上采用了先進的技術，結構緊湊，使用維護方便，帶切割的水力部件設計，使泵具有過流性能，運行區域廣，對使用工況無嚴格要求，它可用來排放城市工業、商業污水，也可用于其它含固體顆粒的清水介質之中。
使用條件：
1. 介質溫度：40℃；
2. PH值5~9；
3. 可通過固體顆粒直徑Φ7.0~Φ125mm；
4. 每小時啟動次數不多于6次，且間隔時間均勻；
5. 潛水深度10m。
二、主要規格及參數表：
|
序號 |
型號 |
流量 (m3/h) |
揚程 (m) |
功率 (Kw) |
出口 (фmm) |
相數 |
重量 （kg） |
通過顆粒 (фmm) |
|
1 |
CP75-2H(A) |
10 |
8 |
0.75 |
50GAK |
3 |
33 |
25 |
|
CPS75-2H(A) |
1 |
|||||||
|
2 |
CP100-2H(A) |
10 |
13 |
1 |
3 |
|||
|
CPS100-2H(A) |
10 |
9 |
1 |
|||||
|
3 |
CP150-2H(A) |
10 |
18 |
1.5 |
3 |
35 |
||
|
CPS150-2H(A) |
10 |
15 |
1 |
|||||
|
4 |
CP100-2M(A) |
17 |
6 |
1 |
80GAK |
3 |
33 |
40 |
|
CPS100-2M(A) |
1 |
|||||||
|
5 |
CP150-2M(A) |
20 |
9 |
1.5 |
3 |
35 |
||
|
CPS150-2M(A) |
1 |
|||||||
|
6 |
CP220-2H(A) |
15 |
18 |
2.2 |
3 |
45 |
||
|
7 |
CP220-2M(A) |
30 |
13 |
|||||
|
8 |
CP300-2H(A) |
20 |
22 |
3 |
||||
|
9 |
CP300-2M(A) |
35 |
14 |
|||||
|
10 |
CP400-2H(A) |
20 |
25 |
4 |
85 |
|||
|
11 |
CP400-2M(A) |
40 |
15 |
|||||
|
12 |
CP400-4M(A) |
100 |
6 |
100GAK |
120 |
50 |
||
|
13 |
CP550-2HG |
25 |
28 |
5.5 |
80GAK |
120 |
40 |
|
|
14 |
CP550-2MG |
30 |
24 |
|||||
|
15 |
CP550-2SG |
65 |
15 |
|||||
|
16 |
CP750-2HG |
45 |
29 |
7.5 |
130 |
|||
|
17 |
CP750-2MG |
70 |
20 |
|||||
|
18 |
CP750-2SG |
80 |
15 |
|||||
|
19 |
CP550-2H |
25 |
28 |
5.5 |
100GAK |
175 |
50 |
|
|
20 |
CP550-2M |
30 |
24 |
|||||
|
21 |
CP550-2S |
65 |
15 |
|||||
|
22 |
CP750-2H |
45 |
29 |
7.5 |
185 |
50 |
||
|
23 |
CP750-2M |
70 |
20 |
|||||
|
24 |
CP750-2S |
80 |
15 |
|||||
|
25 |
CP550-4SG |
100 |
8 |
5.5 |
150GAK |
130 |
70 |
|
|
26 |
CP550-4S |
200 |
||||||
|
27 |
CP750-4SG |
150 |
10 |
7.5 |
140 |
|||
|
28 |
CP750-4S |
200 |
||||||
|
29 |
CP1100-2H |
45 |
32 |
11 |
80GAK |
200 |
40 |
|
|
30 |
CP1100-2M |
80 |
25 |
|||||
|
31 |
CP1500-2H |
70 |
32 |
15 |
100GAK |
220 |
50 |
|
|
32 |
CP1500-2M |
100 |
25 |
|||||
|
33 |
CP1100-4M |
150 |
12 |
11 |
150GAK |
280 |
75 |
|
|
34 |
CP1500-4M |
250 |
13 |
15 |
三、產品系統說明
CP系列產品由電泵、電氣控制柜、雙導軌自動安裝系統三大部分組成。
1、 電泵：由電動機、主電纜與控制電纜、軸承座、冷卻水套、葉輪與蝸殼等部件組成。泵與電動機同軸，采用串聯式機械密封，在密封室內設置高精度，抗干擾的漏水保護器。
2、 電器控制柜是作自耦減壓起動，停止的控制，對電動機具有過載，斷相、短路、漏水等保護，對電動機繞組具有熱保護。（其尺寸、原理及接線圖詳見DJX系列自耦減壓起動控制柜說明書）。
3、 雙導軌自動安裝系統是根據泵在污水井（坑）中工作的特定情況下設計的，它使泵的安裝、維修更為方便，免除了操作人員在污水中拆裝水泵的麻煩。并配有浮球開關，殼根據水位的變化實現自動啟動，停止電泵。（其安裝方法和要求詳見雙導軌自動安裝系統說明書）。
四、吊運和使用注意事項
1、 吊運時，用帶鉤的鏈條鉤在吊環上，注意保護電纜不受損傷。
2、 固定使用時，根據參數表中的參數選擇GAK安裝系統。不允許用電纜起吊或懸掛水泵和其它重物，不允許將電纜出線端長期浸泡在水中！
3、 水泵不能放在污水的入口處。當水泵座放在泥地上或浮沙上，水泵由于震動，產生下陷，在這種情況下，建議將水泵放在一個較大的底板上。
4、 如果水泵在運轉而氣溫降至0℃以下時，可以繼續使用，水泵浸入深度不能超過10m.
5、 出水管內徑應符合規定要求。（原則上不得小于泵的出水口徑）
6、 在污水中使用的泵，如機殼周圍堆積了泥漿、雜物等。這樣降低了傳熱的速度，是電動機內部的溫度上升，縮短定子使用壽命貨造成無緣無故的跳閘，所以在污水液位抽吸至低之后，用清水定期沖洗泵外殼，清除雜物。必要時。拆開冷卻套固定板，清理冷卻套及循環水管中的雜質層。
7、 注意，未切斷電源前，不得移動或提升水泵。
8、 潛水電泵安裝以后，不能長期浸泡在水中不用，建議每15天至少運轉4小時，以檢查其功能和適用性，也可提起放在干燥處備用。

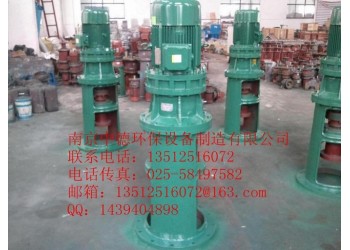

南京中德長期供應QJB潛水攪拌機，1.5/8，3/8，4/6
