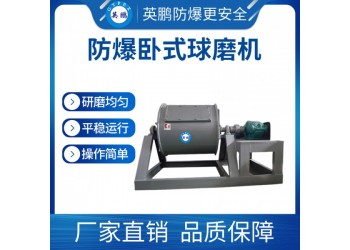

一、基本介紹
型號:YBDK-100WSM
規格:100L
磨筒轉速(r/min):50
電機功率kw:3
磨筒容積(L):100
裝料容積(L):40
裝球容積(L):50
重量kg:230
二、工作原理:
據研磨物料的粒度加以選擇,物料由磨機進料端空心軸裝入筒體內,當球磨機簡體轉動時候,研磨體由于慣性和離心力作用,摩擦力的作用,使它帖附近筒體襯板上被筒體帶走,當被帶到一定的高度時候,由于其本身的重力作用而被拋落,下落的研磨體像拋射體一樣將筒體內的物料給擊碎。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重擊和研磨作用。物料在第一倉達到粗磨后,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
三、性能介紹
靈活的選材可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及包覆其他材質定制;
可靠的驅動配置:捏合機根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機:防暴電機、變頻電機.
優異的動軸連接
*每批次混合的物料體積,取相應規格的設備。
*選取設備制作材質,材質分:與物料接觸部分、不與物料接觸部分,設備其它部件保持原有材質。
(材質依據物料性質、工況要求、衛生級別等因素決定,常規有碳鋼、304/316L/321不銹鋼) (材質選定后依據要求確定表面處理要求)
*根據物料的比重、流動性等性質,以及啟動標準來確定配置的驅動能力。 (啟動標準分:重載啟動、空載啟動)
*依據實際工藝情況,增加輔助功能組件,如噴液、加熱/冷卻、等。
*設計設備的開口要求,如加料口、清理口、排氣孔等
*選擇出料模式以及驅動方式:手動、氣動、電動
重要提示:設備的選型是比較重要的環節,應盡可能提供物料的詳細信息,以及工藝安排,以便我公司專業人員為您提供優質的技術服務。
結構形式:球磨機主要有筒體、端蓋、過濾板進出料螺旋、主軸承、主軸承座、轉動裝置等部委組成。
四、使用說明
1.安裝時必須對筒體中空軸及各部位進行檢查。
2.如果筒體和中空軸組裝后的實測尺寸與基礎尺寸不符,應按實測尺寸。安裝距離公差不得大于1.5mm。
3.兩主軸承縱向中心線應重合,不重合度允差為0.5mm,橫向軸線應平行,不平行度允差為0.5 mm。
4.主軸承地板不平度允差每米為0.1mm,兩底板的標高允差為0.5mm,要求出料端低于進料端。
5.齒輪軸與筒體軸心線應平行,不平行度允差每米為0.5mm。
使用保養
1. 啟動前首先檢查安全設施是否完善,清除磨機周圍的雜物,保證生產安全。
2.檢查個組合件螺栓是否緊固可靠。
3.將入口蓋固定牢固。
4.各潤滑部位加足潤滑油。
5.設備使用期間必須定期檢查。
防爆標準:
本系列設備制造標準:
防爆篩分機產品符合國家相關防爆標準才允許進入市場,國家公布的防爆類產品執行標準有:
GB3836.1-2010《爆炸性環境第1部分:設備通用要求》
GB3836.2-2010《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》
GB3836.15-2000《爆炸性氣體環境用電氣設備第 15部分:危險場所電氣安裝(煤礦除外)》
