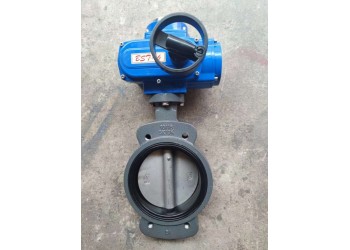

船用電動控制蝶閥電動遙控蝶板閥電動防爆蝶閥CB/T4173

船用電動控制蝶閥電動遙控蝶板閥電動防爆蝶閥CB/T4173-2011

產品名稱：電動控制蝶閥

產品型號：CB/T4173-2011

公稱通徑：DN40-1200

公稱壓力：0.6-1.6Mpa

適用介質：海水、淡水和溫度不高于180℃的原油及成品油。

電動蝶閥的基本型式如下:

ZD型中心型對夾式電動蝶閥

ZFD型中心型雙法蘭式電動蝶閥

PDD型雙偏心型對夾式電動蝶閥

PFD型雙偏心型法蘭式電動蝶閥。

設計和結構

1電動蝶閥的執行機構在工作時,蝶板在0°~90°范圍內應能正常啟閉。

2電動蝶閥應設有與遙控操縱機構無關聯的獨立手動操縱裝置。

3電動蝶閥應設有正確顯示蝶閥開度位置的指示機構和保證蝶板在全開和全關位置的限位機構。

4電動執行機構的輸入電壓為單相220V或三相380V,頻率50H2/60Hz,功率不大于180W的電源或按船上要求選配。
