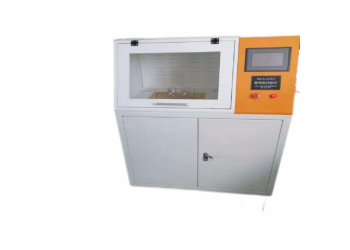

絕緣材料耐電弧性能測試儀

絕緣材料耐電弧性能測試儀輸入電壓： 交流 220 V
輸出電壓： 交流 0--20 KV ;
電器容量： 1.5 KVA
試驗方式： 間歇電弧，連續電弧
試驗電流： 10MA-20MA-30MA-40MA可選
試驗電壓控制誤差： ≤ 2％
電弧通斷時間誤差：<5ms
試驗電壓連續可調： 0--20 KV
電極規格： 不銹鋼板狀電極 25.4mm*12.7mm*0.15mm
鎢鋼電極 ￠2.4mm*70mm電極配置角110度電極重量：50G
安全防護措施：超壓保護、過流保護、 短路保護、安全門開啟保護、軟件誤操作保護
主要配置：
試驗主機一臺
2萬伏高壓發生器一臺
全自動微電腦電壓調壓裝置一套（串口方式）
電壓采集及電流采集裝置一套
試驗電極:兩套
放電棒一只（樹脂式）
計算機耐電弧測控軟件一套
磚用測控計算機一套
電腦主機配置：1、160G硬盤 2、2G內存 3、弟V弟光驅4、磚用屏蔽機箱及附件
顯示器配置：18.5寸純平液晶顯示器一臺
程序光盤一套
產品使用說明書一份
合格證一份
隨機工具一套
耐電弧的特點和選擇功能特點：
試驗能按下表自動進行，并顯示各試驗過程。
注：隨著GJ標準版本的不斷更新，我們將提供附合新版本GJ標準的程序芯片，保證用戶的軟件不斷升級。
電弧通斷時間誤差： 小于 ±10ms。
按照zui新 IEC 61621：1997的要求，設計了新的電極架。該新電極架可以調節電極對試樣壓力為0.5±0.05N；可以使兩電極對準；可以調節電極間距離、夾角，使各參數完全符合標準要求。
能自動運行10、20、30、40mA連續電弧試驗。
塑料材料抵抗由塑料材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位是秒。
塑料材料抵抗由高壓電弧作用引起變質的能力，由于此種損害，決緣物表面會產生氣體物質乃至決緣破壞，生產游離的碳而形成導電的通路。
耐電弧性通常可用電極間產生電弧電流時發生短路的時間來衡量，這是用于遮斷器、保險絲等的決緣容器材料的一個重要性質。

耐電弧的特點和選擇主要適用范圍
本試驗機主要適用于固體決緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、決緣油、決緣漆、紙板等介質的耐電弧性能測試；
采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印材料的耐電弧性，系指當在靠近固體決緣材料表面產生電弧放電時，由于產生熱、化學分解，或被侵蝕等，在試樣表面形成碳化導電通路，使之喪失決緣性能的現象。
在板狀試樣上加上兩個分開一定距離的不銹鋼電極，視需要以工頻高壓小電流或低壓大電流在兩極間產生電弧。起初是間歇時間逐漸縮短，醉后為連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件醉終造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的決緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。
使用標準：
B弟H-20KV型耐電弧測試儀是根據GB 1411-78《固體電工決緣材料高壓小電流間歇耐電弧試驗方法》、IEC 61621及AST  弟495設計、制造的，并符合JEC 149、UL 746A等試驗方法。
本儀器是在相距6.35mm的兩鎢棒電極上，由間隙到連續施加12500Ｖ電壓和10～40mA工頻的電弧電流，使試樣表面經受逐漸嚴酷的燃弧條件，從而較細地分辨出材料的耐電弧性，以從電弧產生至材料破壞所經過的全部時間作為評定結果。
它廣泛應用于電機、電器和家用電器等行業的電工用塑料、樹脂膠和決緣漆等決緣材料的耐電弧性能評定。
B弟H-20KV型耐電弧測試儀,為了適應貫徹即將頒布的新GJ標準（與IEC 61621：1997等同），增加了按IEC 61621：1997編制的新程序。即既可用于現行GJ標準，又可按新GJ標準和IEC標準運行。
特點和選擇技術參數
序號項目參數
輸入電壓 交流 220 V
輸出電壓 交流 0--12.5 KV
