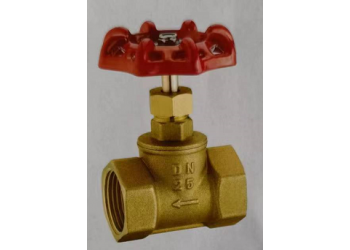

絲扣截止閥（SV15W）
技術規范
公稱壓力：PN1.6MPa
工作介質：水、非腐蝕液體、飽和蒸汽（≤0.6MPa）
工作溫度：-20℃≤t≤150℃
管螺紋標準：符合ISO228標準
主要外形尺寸
|
DN（mm） |
NPS(in) |
A |
B |
C |
D |
G |
|
15 |
1/2 |
45 |
12.5 |
65-68.5 |
55 |
1/2 |
|
20 |
3/4 |
51 |
16 |
71-76 |
60 |
3/4 |
|
25 |
1 |
64.5 |
22 |
82-90 |
72 |
1 |
|
32 |
1? |
75 |
26 |
95.4-106.5 |
80 |
1? |
|
40 |
1? |
100 |
41 |
122.5-136 |
110 |
2 |
點擊圖片查看原圖
