運動軌跡為圓,主要用于冶金選礦、選煤、建材、電力等行業干式物料的分級作業。該系列篩機采用目前國內較為先進的環槽鉚釘鉚接,大游隙軸承油潤滑振動器,具有結構簡單,堅固耐用,噪聲低,安裝維修方便等特點。
YA型系列圓振篩是利用普通電機外拖動振動器,使篩體沿激振力方向作周期性往復振動,物料在篩面上連續作圓運動,從而達到篩分目的。

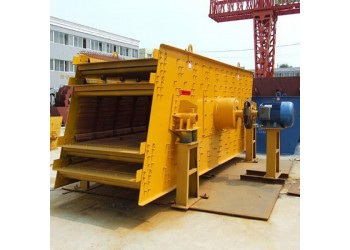

YA型圓振動篩由振動源、篩體、篩網、減振裝置和底托組成,篩機側板采用優質鋼板制造而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。
1.環槽鉚釘聯接、結構先進,堅固耐用。
2.采用輪胎聯軸器,柔性連接,運轉平穩。
3.篩子橫梁與篩箱采用高強度螺栓,結構簡單,維修方便快捷。
4.結構先進、采用塊偏心作為激振力,激振力強、電耗低、噪音小。
5.采用小振幅,高頻率,大傾角結構,使該機篩分效率高、處理量大。
6.振動器采用大游隙軸承,稀油潤滑、噪聲低、壽命長。另外部件通用性強,維修方便。
7.多種篩分輔助配置,更多地理解客戶個性化的篩分需求,滿足不同行業的需求,達到更好的篩分目的。
YA系列圓振動篩性能特點:
物料適應性廣:無論*質煤、煤泥、煤煙及其他類物料,都能順利篩分。
進料方式簡單多樣:各種進料方式無需特殊措施,均可順暢進料。另進料口可根據需要實地設計。
篩分效率高、量大、易于大型化:梳型清篩機構設計,可處理各類臟、砸物料;另結構簡單,布置方便,技術新穎而成熟,極易大型化。
自身能耗小:電機功率是其他篩型電機的二分之一到三分之一,處理相同量物料運行時間僅為其他篩型的二分之一,因此能耗更低。
工作環境好:篩分筒封閉隔離設備,徹底解決了設備工作過程中粉塵飛揚、塊狀飛濺等問題,同時能夠隔離噪聲,保護生產環境。
工作壽命長且檢修方便:礦用振動篩采用彈簧鋼編織篩網或沖孔篩版,使用壽命長,不易堵孔,構造簡單、拆換篩面方便。
YA圓振動篩結構原理 :
該振動篩采用結構簡單、制造維修容易的瓣型聯軸器,克服了萬向聯軸器易損壞的缺陷;振動器采用塊偏心式結構,結構簡單;可配套選擇給料箱,給料箱的應用增加振動篩的有效篩分面積,同時延長進料端篩網使用壽命;傳動部分增加了中間過渡軸承座,中間過渡軸承座的應用有效保護了電機,延長了電機使用壽命。電動機安裝在篩框的左側,也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
物料在振動篩網面上做圓形運動,用于煤炭、冶金、礦山等部門作產品分級用,該圓振動篩處理能力強,篩分效率高,具有技術參數合理,結構強度、剛度高,運轉可靠,噪音小,維修方便。
