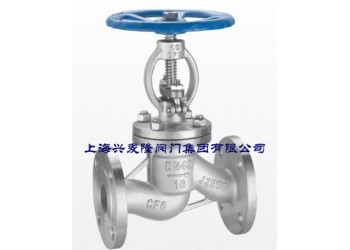

上海興麥隆不銹鋼法蘭截止閥

SV41P國標法蘭式截止閥
主要外形連接尺寸
公稱壓力 DN（mm） L
D
D1 D2 b f z-φd H DO



PN1.6mpa 50 230 165 125 102 18 3 4-φ18 350 240
65 290 185 145 122 18 3 8-φ18 355 280
80 310 200 160 138 20 3 8-φ18 400 280
100 350 220 180 158 20 3 8-φ18 415 320
125 400 250 210 188 22 3 8-φ18 460 360
150 480 285 240 212 22 3 8-φ22 510 400
200 600 340 295 268 24 3 12-φ22 710 400
250 730 405 355 320 26 3 12-φ26 789 450
300 850 460 410 378 28 4 12-φ26 925 500



PN2.5MPa 50 230 165 125 102 20 3 4-φ18 350 240
65 290 185 145 122 22 3 8-φ18 400 280
80 310 200 160 138 24 3 8-φ18 355 280
100 350 235 190 162 24 3 8-φ22 415 320
125 400 270 220 188 26 3 8-φ26 460 360
150 480 300 450 218 28 3 8-φ26 510 400
200 600 360 310 278 30 3 12-φ26 710 400
250 730 420 370 335 32 3 12-φ30 789 450
300 850 485 430 395 34 4 16-φ30 925 500
