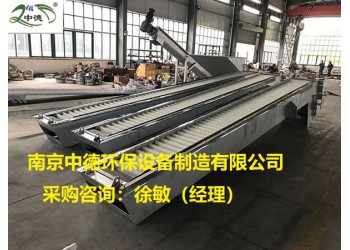

中德GSHP型回轉耙式格柵除污機應用范圍和性能參數表

GSHP型回轉耙式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用作紡織、印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。

主要特點
結構緊湊、電氣控制簡單，便于實現自動化；耐蝕性優、能耗小、噪音低；除污動作連續、排污干凈、分離效率高。

供貨范圍
整機供貨：包括架體總成、齒耙組合、傳動機構（電機減 速機）、過扭矩保護裝置、底腳、水下鏈輪組合、柵條、備品備件等。

主要結構及工作原理
回轉格柵除污機由架體總成、齒耙組合、傳動機構、扭矩保護裝置、底腳、水下鏈輪組合、柵條等部件組成。

GSHP型回轉耙式格柵除污機性能參數：

1）主要結構
(1)格柵本體呈整體式結構，在廠內平臺上組裝、調試，空機試運行8小時后出廠。
(2)柵條采用定制扁鋼。
(3)鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免了卡阻現象。
(4)鏈槽內裝設特殊材料墊層，既減小了運行時的磨擦阻力，又減小了運行噪聲。
(5)傳動機構根據需要可采用軸裝式回轉減速機，并設機械過扭矩保護裝置。并配置張緊輪裝置，拆裝方便，外形精巧美觀。
(6)除污耙齒采用定制壓加工成形，齒形精度高，與柵條嚙合準確，除渣干凈*。
2）工作原理
本機裝有多個齒耙在鏈條組的驅動下作回轉運動，使齒耙從下往上對格柵片做清污提污動作（齒耙鏈在柵條前作回轉運行），撈取污水中飄浮物、草木、纖維、橡塑等固體垃圾，清污率大于95％。
根據用戶需要,控制系統可實行全自動控制，一般由時間自動起停，并可根據用戶要求配置。發生過扭矩會及時報警并立即自動停機。在無人看管下照樣進行工作。

結構簡圖：

過水流量表：

主要部件材質
小軸：不銹鋼或根據要求
齒耙組成：不銹鋼或或根據要求
鏈  條：不銹鋼或根據要求
支撐架體：碳鋼或根據要求
緊固件：不銹鋼或根據要求
托渣板: 不銹鋼或根據要求

電器控制系統
根據用戶要求。
(如需要)電機保護空氣開關、接觸器、熱繼電器、起停控制按鈕、起停指示燈、手動/自動轉換開關、緊急停車按鈕、故障報警指示燈，并配有PLC輸入、輸出接口，能夠?qū)崿F(xiàn)設備手動/自動狀態、運行狀態和故障的遠程監測和設備遠程控制

設備設計、制造、檢驗所遵循的標準
該產品在設計、制造、檢驗、包裝運輸及安裝過程中按國家有關標準或規程執行.

設備的可靠性及耐久性
1、整機使用壽命在15年以上，*運行時間在2年以上
2、減速機、軸承：設備每年檢修一次，使用年限不少于10年
3、電器裝置：不少于5年
4、防護層：在3年以上。
