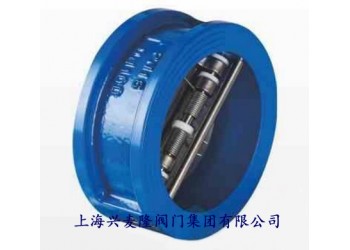

CVDX對夾式蝶型止回閥
產品概述
興麥隆CVDX對夾式蝶型止回閥是本廠采用國外先進結構設計，符合有關國家標準，屬節能型產品。此產品止回性能好，安全可靠，流阻系數小，主要適用于石油、化工、食品、醫藥、輕紡、造紙、給排水、冶煉及能源等系統，作為單向閥使用。
產品特點
1、體積小，重量輕，結構緊湊，維修方便。
2、閥板采用對偶式，在彈簧的彈性力矩下可自行速閉。3、因速閉作用，可防止介質倒流，消除水錘作用強。4、閥體結構長度尺寸小，剛性好，安全可靠。
5、達到完全密封，水壓試驗泄露為零。
6、安裝方便，可用于水平垂直兩個方向安裝。7、法蘭連接尺寸符合GB/T17241.6之規定。8、結構長度符合GB/T12221、ISO5752之規定。
主要外形連接尺寸 PN1.0MPa
|
DN(mm) |
NPS(in) |
D |
D1 |
D2 |
L |
R |
t |
WT(Kg) |
|
40 |
1.5" |
92 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
50 |
2" |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5" |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3" |
142 |
94 |
66.4 |
64 |
43.4 |
28 |
3.6 |
|
100 |
4" |
162 |
117 |
90.8 |
64 |
52.8 |
27 |
5.7 |
|
125 |
5" |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6" |
218 |
170 |
144.6 |
76 |
78.6 |
31 |
9.0 |
|
200 |
8" |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10" |
328 |
265 |
233.7 |
114 |
127 |
50 |
26 |
|
300 |
12" |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14" |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16" |
489 |
410 |
381.0 |
140 |
197.4 |
52 |
75 |
|
450 |
18” |
539 |
450 |
419.9 |
152 |
217.8 |
58 |
101 |
|
500 |
20" |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24" |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28" |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
