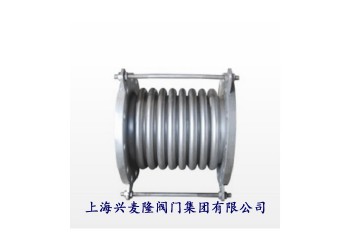

興麥隆軸向內壓式波紋補償器

興麥隆軸向內壓式波紋補償器

產品概述：
TB型軸向內壓式波紋補償器也叫內壓式波紋膨脹節、通用型波紋補償器。該產品屬于一種補償元件，由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。主要用于補償軸向位移，也可以橫向位移或軸向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

主要連接尺寸

公稱通徑
波數
 壓力等級（MPa） 波紋管
有效
面積（cm?） z大
外徑
（mm） 長度
0.25 0.6 1.0 1.6 2.5 法蘭
（mm） 接管
（mm）
        軸向補償量mm，剛度N/mm
32 8 25/21 22/26 20/26 18/63 16 225 160/250 264/280
32 16 50/11 46/14 41/14 36/32 16 225 224/291 316/321
40 8 25/28 22/44 20/44 18/89 15/98 23 244 164/259 269/289
40 16 50/14 46/22 41/22 36/45 31/47 23 244 230/304 319/334
50 8 25/30 22/51 20/70 18/70 15/106 37 259 172/276 282/306
50 16 50/16 46/26 41/35 36/35 31/55 37 259 240/342 347/372
65 8 33/28 30/35 26/44 22/55 15/138 55 270 215/294 300/322
65 12 42/16 38/22 38/32 34/40 31/70 55 270 260/334 340/362
80 8 40/20 36/26 34/33 28/41 19/68 81 284 240/338 344/366
80 10 53/14 49/17 49/21 43/26 29/50 81 284 270/368 374/390
100 6 45/47 45/60 40/75 35/93 25/54 121 304 235/317 323/345
100 10 76/26 74/32 64/40 57/50 38/33 121 304 305/381 387/409
125 5 48/38 42/47 38/59 34/74 29/117 180 334 282/314 316/342
125 9 85/23 77/29 66/36 58/45 49/63 180 334 382/386 388/414
150 5 49/42 44/50 40/62 34/78 29/92 257 364 282/339 338/367
150 8 79/34 71/43 64/51 54/59 50/56 257 364 356/399 402/427
200 4 52/49 46/55 42/68 38/78 29/97 479 442 280/348 348/372
200 6 73/31 65/44 59/52 53/58 46/65 479 442 340/402 402/426
250 4 72/30 65/34 59/42 52/45 34/111 769 507 315/379 415/379
250 6 108/16 97/21 87/35 79/39 48/78 769 507 393/459 493/399
300 4 72/51 65/55 59/59 52/65 47/55 1105 562 366/427 466/467
300 6 108/32 97/35 87/37 79/41 71/47 1105 562 464/525 564/565
350 4 72/58 65/62 57/67 52/74 47/71 1307 622 397/452 497/492
