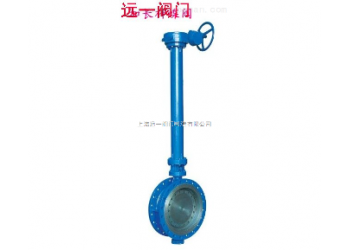

加長桿蝶閥D343H-10C/D343H-16C

產品概述

該蝶閥主要適用于石油、化工、電廠、冶煉、造紙、水源工程等系統供排水用，尤其適用于水道管路上，作為調節和截流設備使用。

產品特點

1. 結構簡單、緊湊、容易拆裝維修。
2. 采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3. 達到*密封，氣體試驗泄露為零。
4. 更換蝶板密封圈“0"形圈、蝶板等材質，可適用多種介質和不同溫度。

電動加長桿蝶閥：D941X-10C D941X-16C D941X-10P  D941X-16P  D941X-10Z  D941X-16Z  D941X-10Q  D941X-16Q D943H-10C D943H-16C D943H-10P  D943H-16P
氣動加長桿蝶閥：D641X-10C D641X-16C D641X-10P  D641X-16P  D641X-10Z  D641X-16Z  D641X-10Q  D641X-16Q  D643H-10C D643H-16C D643H-10P  D643H-16P
手動：D41X-10C D41X-16C D41X-10Z  D41X-16Z  D41X-10Q  D41X-16Q D71X-10Z  D71X-16Z  D71X-10Q  D47X-16Q
蝸輪：D341X-10C D341X-16C D341X-10P D341X-16P D343H-10C D343H-16C D343H-10P D343H-16P  D341X-10Z  D341X-16Z  D341X-10Q  D341X-16Q

尺寸參數H1 H2參數由客戶提供 單位：mm

規格		L	LA	LB	PN1.0				PN1.6
mm	inch				D	K	b	n-d	D	K	b	n-d
100	4″	190	164	136	220	180	24	8-19	220	180	25	8-19
150	6″	210	164	136	285	240	26	8-23	285	240	26	8-23
200	8″	230	268	268	340	295	26	8-23	340	295	30	12-23
250	10″	250	268	268	395	350	28	12-23	405	355	32	12-28
300	12″	270	289	289	445	400	28	12-23	460	410	32	12-28
350	14″	290	289	289	505	460	30	16-23	520	470	36	16-28
400	16″	310	420	435	565	515	32	16-28	580	525	38	16-31
450	18″	330	420	435	615	565	32	20-28	640	585	40	20-31
500	20″	350	460	545	670	620	34	20-28	715	650	42	20-34
600	24″	390	520	545	780	725	36	20-31	840	770	48	20-37
700	28″	430	580	638	895	840	40	24-31	910	840	54	24-37
800	32″	470	580	638	1015	950	44	24-34	1025	950	58	24-40
900	36″	510	660	716	1115	1050	46	28-34	1125	1250	62	28-40
1000	40″	550	660	716	1230	1160	50	28-37	1255	1170	66	28-43
1200	48″	630	713	1050	1455	1380	56	32-40	-	-	-	-
1400	56″	710	713	1050	1675	1590	62	36-43	-	-	-	-
1600	64″	790	713	1050	1915	1820	68	40-49	-	-	-	-
1800	72″	870	1089	1270	2115	2020	70	44-49	-	-	-	-
2000	80″	950	1089	1270	2325	2230	74	48-49	-	-	-	-
