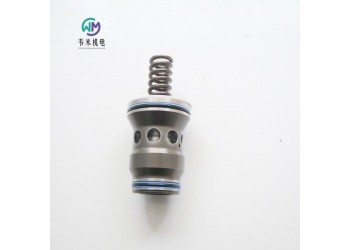

REXROTH插裝閥LC40DB80D72/

REXROTH插裝閥LC40DB80D72/，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH二通插裝閥，壓力控制功能
LC..DB（標準）
規格 16 … 100
組件系列 6X, 7X
大流量 7000 l/min
規格 16 … 100
組件系列 6X, 7X
用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。
用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。
通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。
壓力溢流功能
用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。
當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。
減壓功能
靜止位置閉合
對于具有開啟特性的減壓功能，將應用一個壓力限制插裝閥（型號LC..DB40D...）和一個帶有減壓先導控制閥的控制蓋（型號 LFA..DR...）。先導油經供油節流孔和打開的先導控制閥從油口 A 導入到 B 側。
主閥芯打開，并釋放從油口 A 到油口 B 的流量。
當達到調定壓力時，閥芯閉合并且油口 B 處的壓力將根據壓力-流體特性降低。次級受控側的潛在壓力增加經先導控制閥第三路排放至油箱。方向閥的設置將啟動執行附加阻塞功能（型號 LFA..DRW...）。
壓力順序功能
此功能啟動次級系統基于壓力的連接。
所需的切換壓力通過集成在控制蓋內的先導控制閥進行設置。
先導油供油可通過外部（先導油油口 X）或內部（經先導油油口 X 或 Z2 從油口 A）實現。
先導控制彈簧腔通過卸壓經油口 Y 或 Z1 導入到油箱。
油路示例
示例 1： （用于低壓系統基于壓力卸載的油路）
系統通過高壓泵和低壓泵供給。系統壓力 pS 經先導油油口在外部從高壓側作用在先導控制閥上，其在達到調定壓力值后設置卸壓油路的低壓側。單向閥 RV（不包括在交付范圍內）保護高壓系統與現有卸壓低壓系統的連接。
當達到先導控制彈簧上設定的壓力時，將切換先導控制閥，并卸載油箱主閥的彈簧腔。主閥芯打開，并釋放 A 至 B 的連接。
在型號 LFA..DZW... 中，可通過電動先導控制閥（不包括在 LFA..DZ... 型控制蓋的交付范圍內）選擇除液壓油路之外的所需切換位置。
示例 2： （用于次級系統基于壓力的連接的油路）
通過此油路，當系統 1 中的壓力未達到值之前，不會連接系統 2。先導油排放從主閥油口 A 內部實現。
德國力士樂REXROTH二通插裝閥訂貨號和型號：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R900919234 LC25DB40E7X/-004
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R900963324 LC32DB80E74/-004
R900938013 LC40DB40A7X/
R900957493 LC40DB80D72/
R900938039 LC50DB20E7X/
R900938041 LC50DB40E7X/
R900767654 LC80DB80E63/
R901206439 LFA32DR2-7X/075

力士樂REXROTH帶液壓或電動液壓?jiǎn)?dòng)的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10



力士樂REXROTH電液換向閥4WEH22HD7X/OF6EG24N9ETS2K4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
標稱尺寸22，符號D，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 280
體積流量[l/min] 450
活塞符號 符號D
控件 磁性驅動
連接類型 板式結構
標稱尺寸 22
操作類型 帶磁性驅動
連接數 4.
開關位置數量 2.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 14.32


力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETS2K4/10B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-07-07-0-05
壓力[bar] 280
體積流量[l/min] 300
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 16
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 11.33


力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-07-07-0-05
壓力[bar] 280
體積流量[l/min] 300
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 16
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 9.74

力士樂REXROTH電液控制換向閥4WEH16D7X/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 280
體積流量 [l/min] 300
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 16
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 + PE)
電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 10.460
