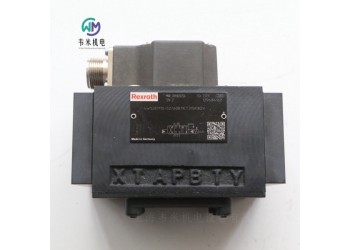

伺服閥4WS2EM10-52/60B11ET315K8DV

力士樂伺服閥4WS2EM10-52/60B11ET315K8DV，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償?shù)目刂崎y芯
中心固定的控制閥套，因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。控制閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變?yōu)榱恪?br /> 因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意：更改零電位可能導致系統損壞，故只能由的人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901066145 4WS2EM10-52/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900956598 4WS2EM10-5X/75B11T315K31DV
R900956128 4WS2EM10-5X/10B11ET315K31EV
R900781091 4WS2EM10-5X/30B11ET315K31BV
R901043430 4WS2EM10-5X/30B11ET315K8AV
R901237664 4WS2EM10-5X/90B11XNT210K31EV-102
R900750593 4WS2EM10-5X/10B11ET315K8BV
R900909297 4WS2EM10-5X/45B11ET315K31EV

力士樂REXROTH伺服方向閥
R900949286 4WS2EM10-5X/60B11ET315K31EV
規格 10，外接放大器，±15 V DC
液壓閥，方向閥，方向伺服閥，伺服閥
高性能范圍內的工業液壓閥。根據液壓符號可靠快速地控制油流方向。由于內部活塞位置反饋，精度很高
噴嘴、帶擋板的閥門
直接驅動
產品屬性
連接圖 ISO 4401-05-05-05
產品系列 4WS（E）2E10
工作壓力[bar] 315
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 ±15伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.58

力士樂REXROTH伺服方向閥
R900922801 4WS2EM10-5X/90B11ET315K31EV
規格 10，外接放大器，±15 V DC
液壓閥，方向閥，方向伺服閥，伺服閥
高性能范圍內的工業液壓閥。根據液壓符號可靠快速地控制油流方向。由于內部活塞位置反饋，精度很高
噴嘴、帶擋板的閥門
直接驅動
產品屬性
連接圖 ISO 4401-05-05-05
產品系列 4WS（E）2E10
工作壓力[bar] 315
連接類型 底板安裝
標稱流量[l/min] 90
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 ±15伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.58

力士樂REXROTH伺服方向閥
R900772317 4WS2EM10-5X/60B11T315K31CV-114
規格 10，符號 V，外接放大器，24 V DC
液壓閥，方向閥，方向伺服閥，伺服閥
高性能范圍內的工業液壓閥。根據液壓符號可靠快速地控制油流方向。
外部先導油供應，內部先導油回油
直接驅動
產品屬性
連接圖 ISO 4401-05-05-05
產品系列 4WS（E）2E10
工作壓力[bar] 315
流量[l/min] 130
滑閥符號 符號V
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 2.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 連接器，7極（6+PE）
電氣連接說明 符合EN 175201-804的連接器7極（6+PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.59


力士樂REXROTH伺服方向閥 4WS2EM10-5X/30B11ET315K31EV
R900949285 4WS2EM10-52/30B11ET315K31EV
規格 10，外接放大器，±15 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠、快速地調節油流方向。通過內部活塞位置反饋實現高精度
噴嘴、帶擋板的閥門
直動式
連接圖 ISO 4401-05-05-0-05
壓力 [bar] 315
連接類型 板材結構
額定流量 [l/min] 30
標稱尺寸 10
驅動類型 電氣帶外接電子元件
連接數 4
開關位置數 3
電源電壓 ±15 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 3.6
