、系統應用背景

河流懸移質泥沙含量（含沙量）是重要的水文參數之一，河流含沙量監測對于水利水電工程建設，水資源開發利用，水土流失治理，工農業取水用水，水文預報等意義重大。目前水文上測量河流含沙量的主要方法是：人工取樣，使用烘干法測量含沙量。該方法從樣品的采集到分析，均需要大量人力，物力和時間的投入，而且測量周期長，操作過程繁瑣，勞動強度大，難以實時，在線監測河流含沙量的變化。

近年來隨著新產品新技術的不斷引進，針對河流泥沙的監測積累了一些經驗，取得了一些進展。目前，由我司研發的JBNS-100型 全自動泥沙在線監測系統已正式投入使用，本套系統可以實現了含沙量和輸沙率的實時在線監測。

二、全自動泥沙在線監測系統簡介

JBNS-100型 泥沙在線監測系統主要由泥沙傳感器、數據采集與傳輸系統（含RTU）、供電系統、數據管理軟件和安裝支架等組成。

傳感器滿足《水利部水文儀器及巖土工程儀器質量監督檢驗測試中心》水文儀器特性要求。

2.1系統特點：

v 可直接輸出測點泥沙含量值、水深、溫度值；

v 自動計算斷面平均含沙量與輸沙率，24小時連續在線監測；

v 支持整合多個斷面泥沙傳感器數據；

v 建立泥沙與水位、流量等相關的關系線；

v 直接生成水文規范報表，可直接參與資料整編。





2.2測量原理

本套系統所使用的傳感器基于組合紅外吸收散射光線法，通過逆投影成像技術，可以連續精確測定水體中的懸移質泥沙含量。按照紅外散射光線技術不受色度影響測定懸移質泥沙含量，可直接輸出泥沙含量數據，實現實時在線監測。

2.3  JBNS-100型 泥沙在線監測儀

JBNS-100型 測沙傳感器基于組合紅外吸收散射光線法，通過逆投影成像技術可以連續精確測定水體中的懸浮泥沙含量。按照紅外散射光線技術不受色度影響測定泥沙含量濃度值，即可直接輸出泥沙含量數據，實現實時在線監測。根據使用環境可以選配帶自清洗功能和保護裝置。

傳感器突出特點：

? 傳感器采用多光束紅外散射光逆投影成像技術結合TES91算法；音叉震動與電磁感應技術（高量程）；

? 內設自診功能，保證數據準確；

? 可選配清潔刷自動清洗功能，減少傳感器維護量；

? 數字化傳感器，抗干擾能力強；

?  泥沙同質性標定與分析識別；

? 低量程范圍：0-45 kg/m?/120kg/m?，高量程范圍：5kg-2500kg/m?，可定制型號和量程，滿足不同測驗環境要求。















表1 JBNS-100型 泥沙傳感器規格

規格	詳細信息
尺寸	直徑90mm*長度 478mm
重量	6KG
主要材料	機身：鈦合金+POM+316L不銹鋼
	O型環：氟橡膠
	線纜：PVC
防水等級	IP68/NEMA6P
測量范圍	0.001kg/m?-120kg/m?，可根據定制量程
測量精度	誤差小于測量值的±5%
耐壓范圍	≤0.3Mpa/0-30m水深標配，z大到50米
流速	≤5.0m/s
存儲溫度	-25到85℃
測量環境溫度	0到55℃
校準	斜率校準/多點校準
傳感器線	標準整體電纜，可定制
深度傳感器	量程：0-100M，精度：0.01M
溫度傳感器	量程：-20℃-120℃，精度：0.1℃
電源	DC12V
輸出	通過6mm抗拉屏蔽線纜輸出數字信號
顯示輸出	本地觸摸屏顯示，遠程WEB端顯示，手機APP查看
軟件	可實時顯示測量值并保存，可與系統報表對接



2.4數據采集與分析主機（含RTU功能）

系統主要功能如下：

（1）能自動采集及處理測沙傳感器監測到的泥沙數據，并根據泥沙-斷沙率定公式自動計算斷面平均含沙量，支持導入斷面流量數據，自動計算斷面輸沙率，對泥沙進行24小時連續在線監測，實現數據采集的準確性、完整性、及時性和可靠性；

（2）可同時接收多個水文站（或監測斷面）的泥沙含量數據，每個水文站（或監測斷面）可同時支持多個JBNS-100型 傳感器；

（3）統計分析：實時監測的數據可自動傳輸并存儲在中心數據庫，并可進行數據統計，可生成逐日平均懸移質輸沙率表和逐日平均含沙量表等符合《水文資料整編規范》的多種報表，與Excel無縫對接；

（4）遠程控制：遠程修改參數，異常數據報警等，同時可根據用戶要求定制功能。

數據處理主機參數如下：

名   稱	參  數	描述說明
主要參數
CPU	AM3352BZCZD60@600MHZ	ARM Cortex-A8構架，工業級溫寬
內存	256M DDR3	工業級溫寬：-40℃ ?  +85℃
NandFlash或e.MMC	256MB SLC NandFlash/4GBe.MMC	工業級溫寬：-40℃ ?  +85℃
數據接口
百兆以太網接口	2路	2路10/100自適應網絡接口
3G/4G模塊接口	1路	用于擴展3G/4G通信模塊
WIFI模塊接口	1路	2.4G WIFI
USB HOST	2路	USB2.0高速
TF卡接口	1路	支持大容量TF卡和MicrsSD卡，設計了熱拔插檢測，支持SD Memory Card協議v2.0
SIM卡接口	1路	MICRO-SIM卡
調試串口	1路	RS232
RS485接口	4路	可根據總線擴展N個接口
RS232接口	4路	與485復用
CAN接口	2路	支持CAN2.0 Part A和2.0Part B，z高傳輸速度可達1Mbit/S
RTC時鐘	高精度時鐘芯片	采用高精度RX8025時鐘芯片，后備電池，可以再斷電時保證時間不丟失
LED指示燈	2個	1個CPU工作心跳燈，1個用戶自定義燈
用戶按鍵	1個	可自定義按鍵功能
電氣特性
輸入電壓	DC12V	9-30V
工作溫度	-40℃ ?  +85℃	工業級溫寬
工作濕度	5% ?   95%
結構參數
機盒尺寸	159mm×105mm×33mm



2.5供電系統

供電模塊通過太陽能電池板和蓄電池的供電方式，配備充電控制器，可用交流電對電池進行充電。蓄電池100AH，100W太陽能板供電。

2.6數據管理軟件

自動化接收處理軟件可安裝于中心站服務器、現場控制服務器，軟件系統采用架構為C/S和B/S兩種模式，能接收測站發來的各項有關信息，并能遠程下載數據和設置測站工作參數。在非測流時間，能人工控制增加測次。根據測站實測數據生成《河流流量測驗規范》（GB50179-2015）、《水文資料整編規范》（SL247-2012）等現行水文規范、標準所需報表。

2、能實現在線測流功能，嚴格依據水文測驗規范及《水文資料整編規范》（SL247-2012）等現行有關規范、標準要求，建立各相關要素數據表結構，并提供數據庫訪問權限及訪問技術支持。

3、管理要求：軟件管理上進行權限分級，不同權限的管理者對其進行不同程度的操作。

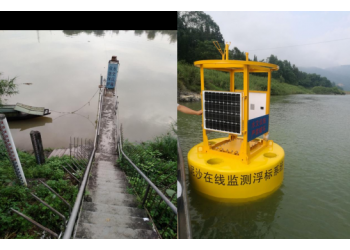

三、安裝設計（現場照片）

JBNS-100型 安裝的目的是根據單點泥沙-斷沙率定關系計算出斷面平均含沙量，因此必須按規范布設在測驗河道斷面具有代表性的一點或具有代表性的垂線的多點上。JBNS-100型 為側視測量，安裝時需將儀器橫立式固定（傳感器面向下游），為使JBNS-100型 在低水時仍然能實時測量，安裝深度應該低于z低水位。儀器將在固定位置測量河流含沙量，安裝時應該考慮漂浮物對儀器的造成的影響。
