一、概述 ZP127采煤（掘進）機二次負壓自動噴霧降塵裝置 133 6547 5158
ZP127采煤（掘進）機二次負壓自動噴霧降塵裝置是我公司針對目前采煤機內外噴霧存在水壓低、霧化效果差、噴頭易堵塞等問題，根據采煤機、掘進機的產塵特點設計的一套高效降塵裝置。該裝置可實現噴霧與煤機聯動，其自動增壓系統把水壓提高到10MPa以上，使高壓噴霧降塵器形成高速霧化圍幕將產塵源完全覆蓋，同時圍幕周圍形成吸塵負壓將周圍粉塵吸入圍幕中。除塵機理先進，用少量的水達到的降塵效果
本裝置控制器采用液晶顯示，多種參數、數據可用紅外遙控器設定，根據用戶需求現場調整，使產品真正做到智能化。由于電腦芯片采用了美國MOTOROLA單片機，電路結構簡單，運行更加可靠穩定，是國內目前理想的更新?lián)Q代產品。
二、技術指標：
1、 自動降塵控制器
額定輸入電壓：36VAC (真空斷路器供電)
電源波動適應范圍：80%～120%
供水電動球閥：1＂
旁通電動球閥: 1＂
適用水壓：大于10MPa
控制信號：電平或接點信號
顯示方式：液晶顯示
參數設置：遙控器設置
控制器開關機;遙控器控制
2、增壓系統
高壓泵額定流量：63~120L/min
高壓泵工作壓力：大于7MPa
高壓泵功率：15KW
高壓泵額定工作電壓：660/1140VAC
增壓裝置水箱容積: 600L
增壓裝置水箱進水: 25# 快接頭
增壓裝置出水: 25# 快接頭
增壓裝置體積:2000*800*800
3、高壓噴霧除塵器
工作壓力：7～12.5MPa
噴霧流量：40～65L/min
霧化粒度：50～200um
除塵器進水: 13# 快接頭
除塵器體積: 560*230*220
三、性能要求：
1、 實現噴霧降塵與煤機聯動。
2、 除塵器采用高強磁鐵吸在割煤機搖臂割筒電機上,安裝方便，具有防沖擊、抗砸的特點。
3、 裝置的增壓泵、控制器、電機一體化設計，便于安裝、移動和日常維護。
4、 高壓噴霧用水與割煤機冷卻水共用一條水管安裝使用方便。
5、 裝置具有自動進水功能。
6、 裝置具有缺水自動停機保護功能。
7、 裝置具有進水控制異常時的防溢水功能。
四、系統配置

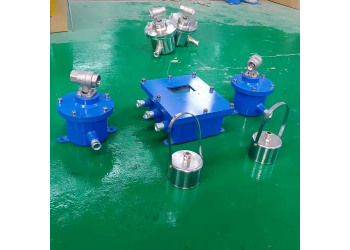

系統裝置包括：KXP127礦用自動噴灑降塵控制器、礦用高壓泵、真空斷路器、水箱、高壓水管組成。
五、安裝調試
1、將高壓除塵器安裝在采煤機的兩端(掘進機安裝在掘進臂上)，調整角度使其水幕能覆蓋采煤機割筒。
2、割煤機提供一個開停觸點信號。
3、高壓水管通過采煤機繞線筒將高壓泵與除塵器相連，高壓水管采用25#高壓膠管。
